하나의 모듈로 다수의 부하를 동시에 계측·감시하는 멀티 채널 전력량계 제품군입니다.
대규모·소규모 전력 관리 시스템(PMS·BEMS·FEMS) 및 전력 원격검침에 적합하도록 설계되었습니다.

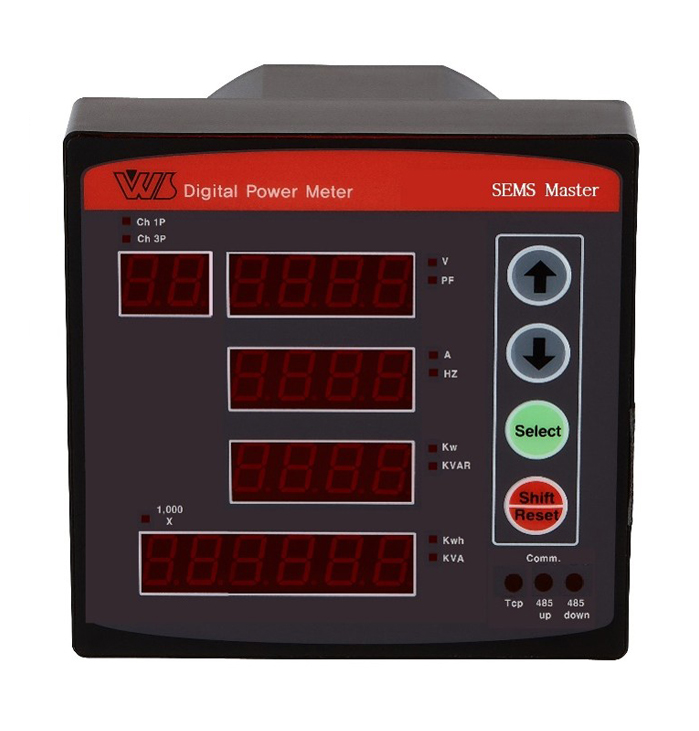

SEMS-Master
개요
SEMS-Master는 기존 SEMS-6G의 디스플레이 및 셋팅 장치로, SEMS-6G의 데이터를 디스플레이 하면서 상위 SCADA 시스템 or PLC 등 장비로 멀티 TCP/IP 및 RS-485(MODBUS RTU) 통신하며, USB 메모리로 데이터를 저장할 수 있습니다.
또한 MPM-330A·AC 24대 디스플레이 및 상위로 전송하는 통신 컨버터를 겸하며, 원격에서 전력 데이터를 감시할 수 있는 제품입니다.
제품특징
- SEMS-6G 삼상 24ch or 단상 최대 72ch의 부하를 감시
- SEMS-6G 데이터를 상위로 전송 (TCP/IP, RS-485)
- MPM-330 최대 24대 부하 감시
- MPM-330 데이터를 상위로 전송하는 컨버터 기능 (TCP/IP, RS-485)
- USB 메모리로 데이터를 CSV 파일로 저장 (저장간격 3·5·10분)
- 다양한 통신 방식 제공 – RS-232, RS-485, TCP/IP
기본사양
| 공급전원 | 110V ~ 220VAC |
|---|---|
| 소비전력 | 5VA |
| 사용 온·습도 | -20 ~ 60°C / 5 ~ 90% (무결로) |
| 외형치수 | 117(W)mm × 117(H)mm × 108(D)mm |

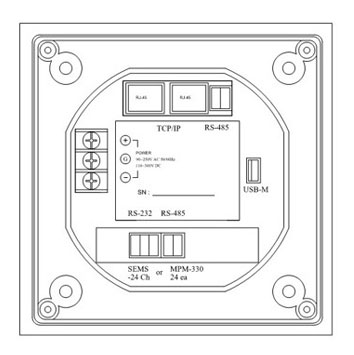

통신사양
| 상위통신 | TCP/IP, RS-485 Protocol : MODBUS RTU |
|---|---|
| 하위통신 | RS-232C, RS-485 Protocol : MODBUS RTU 연결대수 : SEMS-6G(3상 24ch·단상 72ch), MPM-330(24대) |

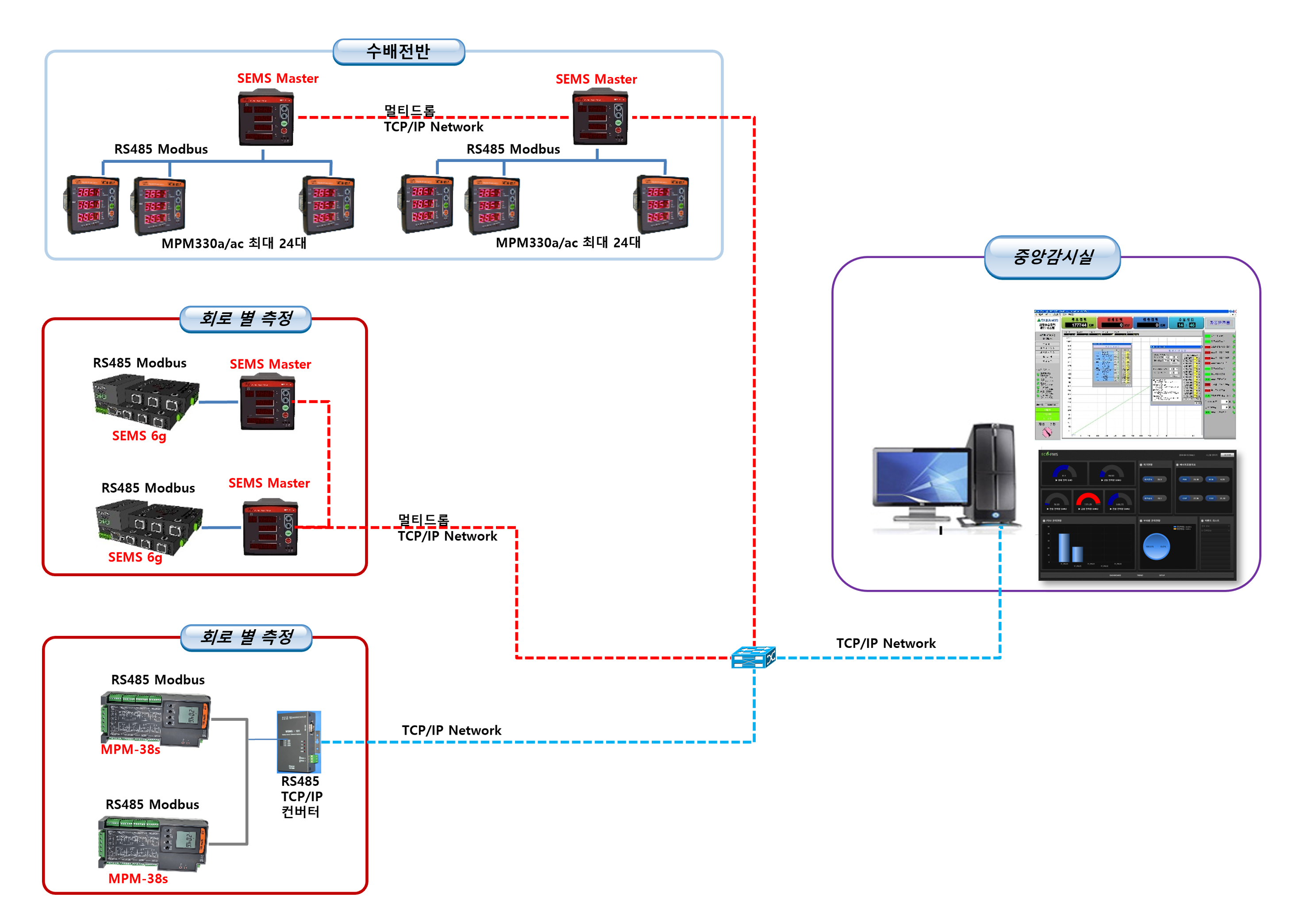

SEMS Master 구성

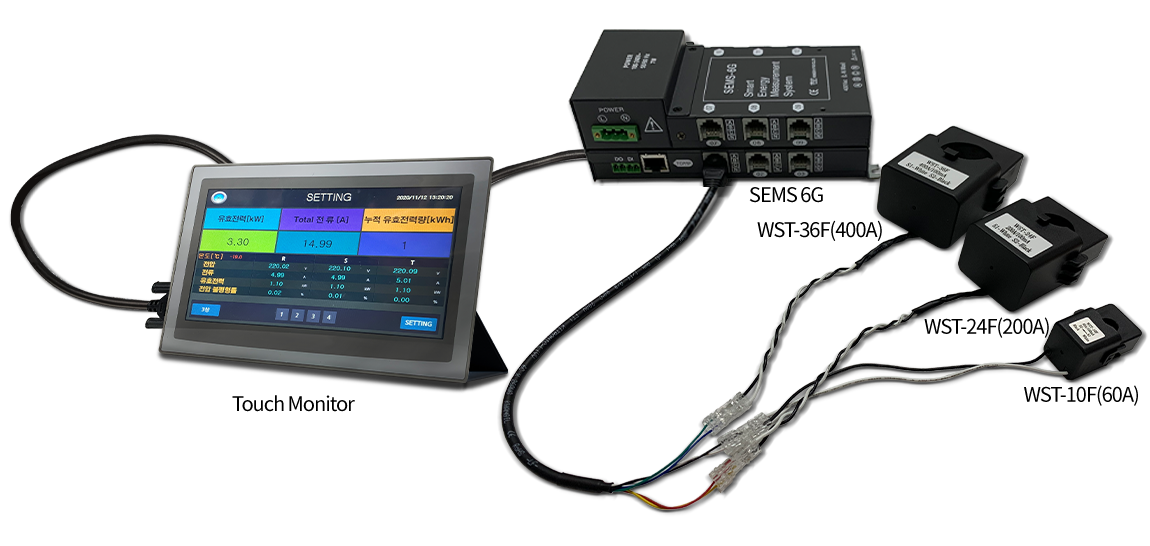

SEMS-6G
개요
SEMS 시리즈는 PMS(Power Management System), BEMS(Building Energy Management System), FEMS(Factory Energy Management System), 또는 전력 원격검침 System 등 대규모 혹은 소규모 전력 관리 시스템에 적합하도록 설계되었습니다.
SEMS-6G는 ‘최소한의 공간에 최대한 많은 부하(load)들을 관리한다’는 개념으로 디자인되었습니다. 최소 3상 6개 부하 즉, 하나의 모듈(load: 6EA)부터 최대 4개의 모듈, 3상 기준 최대 24개의 부하를 감시할 수 있으며, 3상의 경우 NEUTRAL CURRENT 및 ZCT를 계측 가능하도록 설계되었습니다.
상가, 오피스텔, 빌딩의 전력 원격검침용으로 아주 저렴하게 구현이 가능합니다.
제품특징
- 삼상 24ch, 단상 최대 72ch의 부하를 감시
- 모듈 하나로 최소 삼상 부하 6ch(단상 18ch) ~ 24ch(단상 72ch)까지의 손쉬운 확장성
- 원격 검침뿐만 아니라 계측기로도 사용 가능한 정밀도
- 다양한 통신 방식 제공 – RS-232, RS-485, TCP/IP
- 전압·전류·유효전력·고조파 함유율(THD) 표시
- Internal DO의 다양한 기능 : 온도 알람 기능 or 전력 펄스 출력 선택 가능
- 안정적인 External DI/DO/AI 모듈 확장
- Internal 온도 계측 / Digital Input / Digital Output 기능
- 선간/상 전압, 전류, 유효/무효/피상 전력 및 누적/현월/전월 유효/무효/피상 전력량 외 30개의 전력 요소들을 계측
- 전압 위상각 및 전류 위상각 계측
측정항목
| 측정항목 | 단위 | 범위 | 정밀도 | 비고 |
|---|---|---|---|---|
| 선간 전압 | V | 69 ~ 710Vrms | 0.3% F.S | Line to Line |
| 상 전압 | V | 40 ~ 410Vrms | 0.3% F.S | Line to Neutral |
| 전류 | A | 0.1 ~ 9999 | 0.3% F.S | – |
| NEUTRAL 전류 | A | 0.03 ~ 9999 | 0.5% F.S | 3상 |
| 주파수 | Hz | 47 ~ 63 | 0.3% F.S | – |
| 역률 | % | -1.000 ~ 1.000 | 0.5% F.S | 각 상 및 3상 |
| 유효전력 | kW | 0.006 ~ 9,999.999 | 0.5% F.S | 각 상 및 3상 |
| 무효전력 | KVAR | 0.000 ~ 9,999.999 | 0.5% F.S | 각 상 및 3상 |
| 피상전력 | KVA | 0.006 ~ 9,999.999 | 0.5% F.S | 각 상 및 3상 |
| 유효 전력량 | kWh | 0 ~ 99,999,999.9 | 0.5% F.S | 각 상 및 3상 |
| 무효 전력량 | KVARh | 0 ~ 99,999,999.9 | 0.5% F.S | 각 상 및 3상 |
| 피상 전력량 | KVAh | 0 ~ 99,999,999.9 | 0.5% F.S | 각 상 및 3상 |
| 전력 THD | % | 0 ~ 100 | 1[%] F.S | 각 상 |
| 전압 THD | % | 0 ~ 100 | 1[%] F.S | 각 상 |
| 전류 THD | % | 0 ~ 100 | 1[%] F.S | 각 상 |
| 전압 불평형률 | % | 0 ~ 100 | – | 각 상 및 Total |
| 전류 불평형률 | % | 0 ~ 100 | – | Total |
| DI | BI | 0 : OFF, 1 : ON | – | – |
| DO | BI | 0 : OFF, 1 : ON | – | – |
| 온도 | ℃ | -20 ~ 110℃ | · 1.0℃(-40~0℃) · 0.5~1.5℃(0~80℃) · 1.5~2.3℃(80~110℃) | – |
기기정격
| 전원 | 100 ~ 240Vac |
|---|---|
| 주파수 | 50 ~ 60Hz |
| 소비전력 | 최대 7W |
| 전압 입력 | Up to 700Vrms (LINE TO LINE) |
| 전류 입력 | Pri. 30 ~ 500A / Sec. 100mV |
| 온도 계측 | -20℃ ~ 110℃ |
| DIGITAL INPUT | DRY CONTACT 입력 |
| DIGITAL OUTPUT | AC 250V/5A, DC 30V/5A(저항부하) or PULSE OUTPUT – 500WH PER 1PULSE |
| 사용 온도 | -10 ~ 50℃ |
| 사용 습도 | 10 ~ 85% (NON CONDENSING) |
통신사양
| 통신방식 | DESCRIPTION |
|---|---|
| RS-232 | FULL DUPLEX TXD+, RXD-, GND – 3WIRE 9600 BPS 고정 1.2M |
| RS-485 | HALF DUPLEX MODBUS RTU 프로토콜 DATA+, DATA- – 2WIRE 4800, 9600, 19200, 38400 BPS 선택 |
| TCP/IP | MODBUS TCP/IP 프로토콜 10/100M BPS CROSS CABLE 사용 |
MPM-38s / 34s
개요
MPM-38s/34s은 소규모/대규모의 각종 배전반, 분전반, MCC반에 설치하여 개별 부하를 효율적으로 감시할 수 있는 장치로서, 하나의 모듈에 8/4개의 3상 부하를 측정(단상 24/12개)할 수 있습니다. 또한 계측데이터를 현장에서 LCD를 통하여 바로 확인 가능하며, 통신기능을 이용하여 원격 감시가 가능한 제품입니다.
특징
- 콤팩트한 크기와 설치의 용이성 – 현장에 맞는 용량의 기성화된 클램프 CT를 사용하여 정전 작업 없이도 설치가 가능합니다.
- 산업용 통신 프로토콜 채택 및 확장성 – 산업용 Modbus RTU 프로토콜을 적용하여 어떤 PLC나 SCADA와도 호환 가능하며, 같은 제품간(자사제품에 한함) 최대 128대까지 확장하여 사용할 수 있습니다.
- 1Ø/3Ø4L 겸용 – 단상과 3상을 별다른 설정 없이 사용 가능합니다.
- 전력 감시에 필요한 다양한 PARAMETER 제공 (VL-N, A, KW, KVAR, KWH, PF, Hz)
- 정밀한 ACCURACY (전압·전류 0.5%, 전력 1%)
- 손쉬운 데이터 확인 – BLUE BACKLIGHT 기능의 LCD를 적용하여 현장에서 바로 원하는 데이터를 확인할 수 있습니다.
측정항목
| 측정항목 | 단위 | 측정범위 | 정밀도 | LCD | 통신 |
|---|---|---|---|---|---|
| 전압 | V | 40.0 ~ 9999V | (0.5) 상전압·선간전압 / 소수점 첫째 | ○ | ○ |
| 전류 | A | 0.040 ~ 9999A | (0.5) 단상 1~24ch, 3상 8ch / 소수점 셋째 | ○ | ○ |
| 주파수 | Hz | 46.0 ~ 65.0Hz | (0.5) 소수점 첫째 | ○ | ○ |
| 유효전력 | kW | 0.100 ~ 9999 | (1) 단상 1~24ch, 3상 8ch / 소수점 셋째 | ○ | ○ |
| 무효전력 | KVAR | 0.100 ~ 9999 | (1) 단상 1~24ch, 3상 8ch / 소수점 셋째 | × | ○ |
| 역률 | % | 1.00 ~ -1.00 | (1) 단상 1~24ch, 3상 8ch / 소수점 둘째 | ○ | ○ |
| 유효전력량 | kWh | 1 ~ 99,999,999 | (1) 단상 1~24ch, 3상 8ch | ○ | ○ |
| 무효전력량 | KVARh | 0.100 ~ 9999 | (1) 단상 1~24ch, 3상 8ch | × | × |
| Total 전류 | A | 0.100 ~ 9999 | 소수점 셋째 | × | ○ |
| Total 유효전력 | kW | 0.100 ~ 9999 | 소수점 셋째 | × | ○ |
| Total 유효전력량 | kWh | 1 ~ 9,999,999 | – | × | ○ |

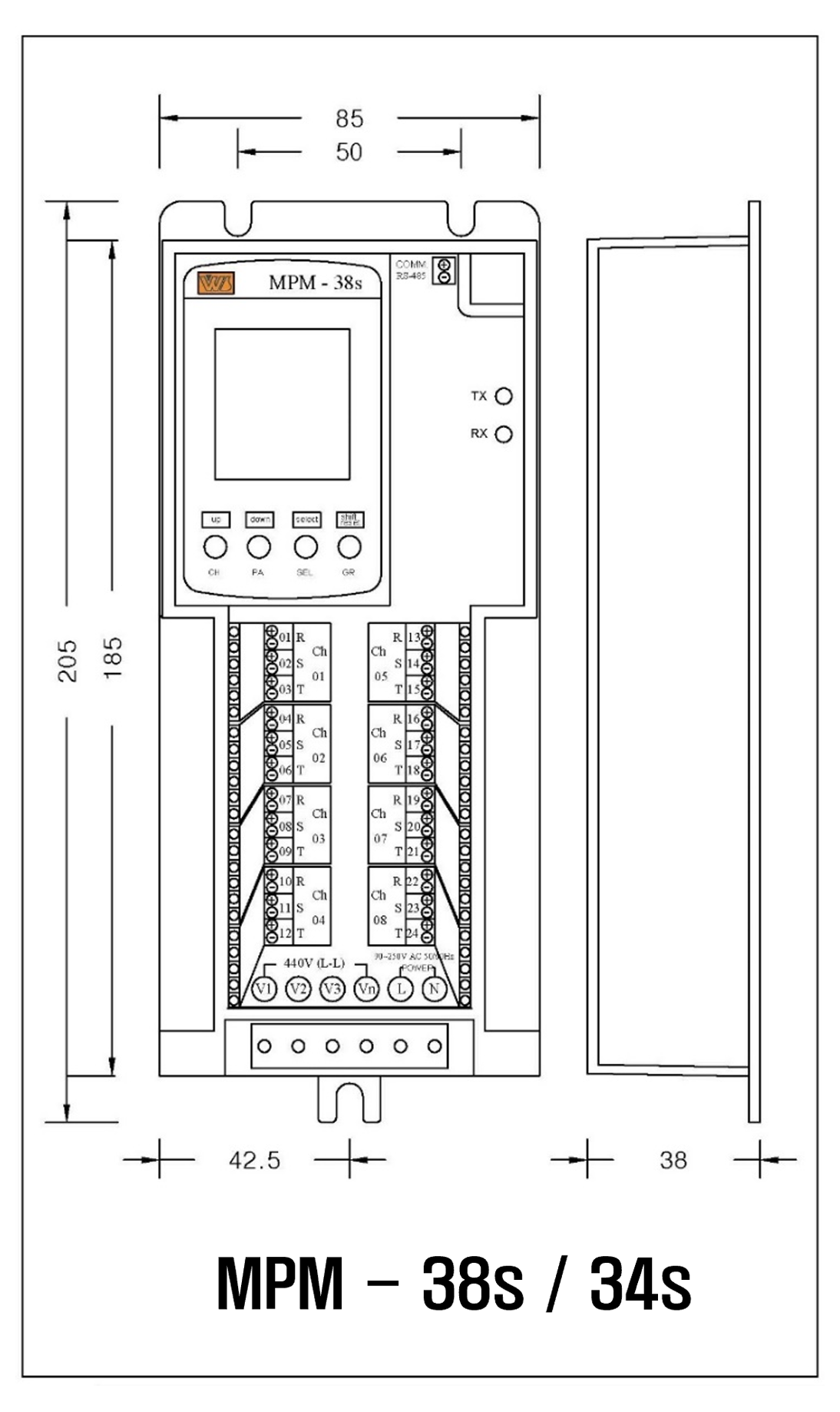

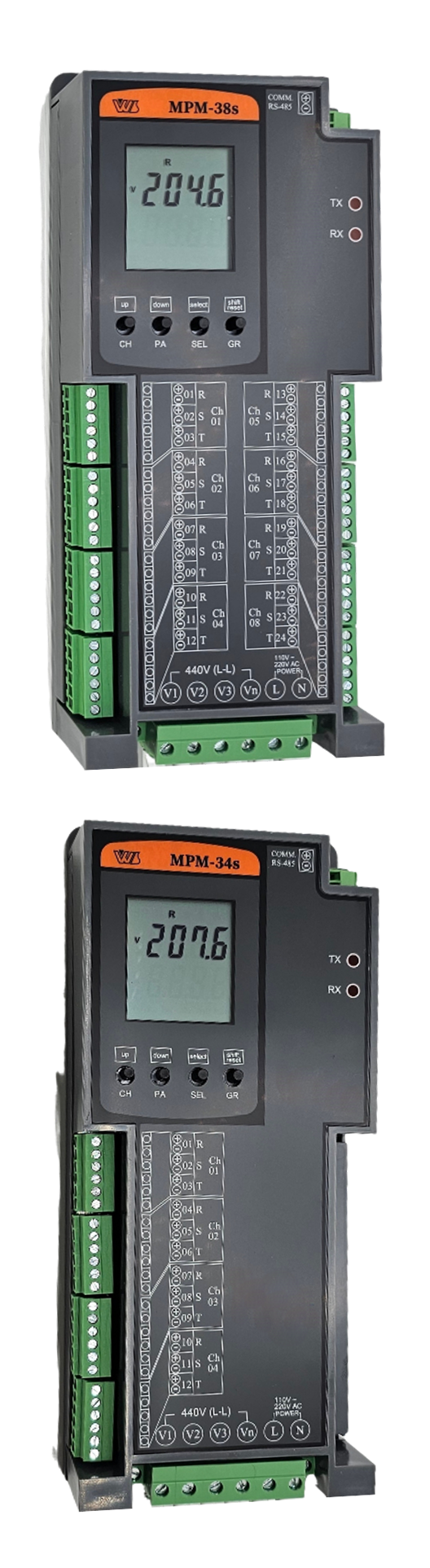

제품 외형 · 도면
