전력 감시 시스템
원석하이테크는 사업장 규모와 목적에 맞춘
전력 감시 모니터링 시스템을 제공합니다.
시스템구성도

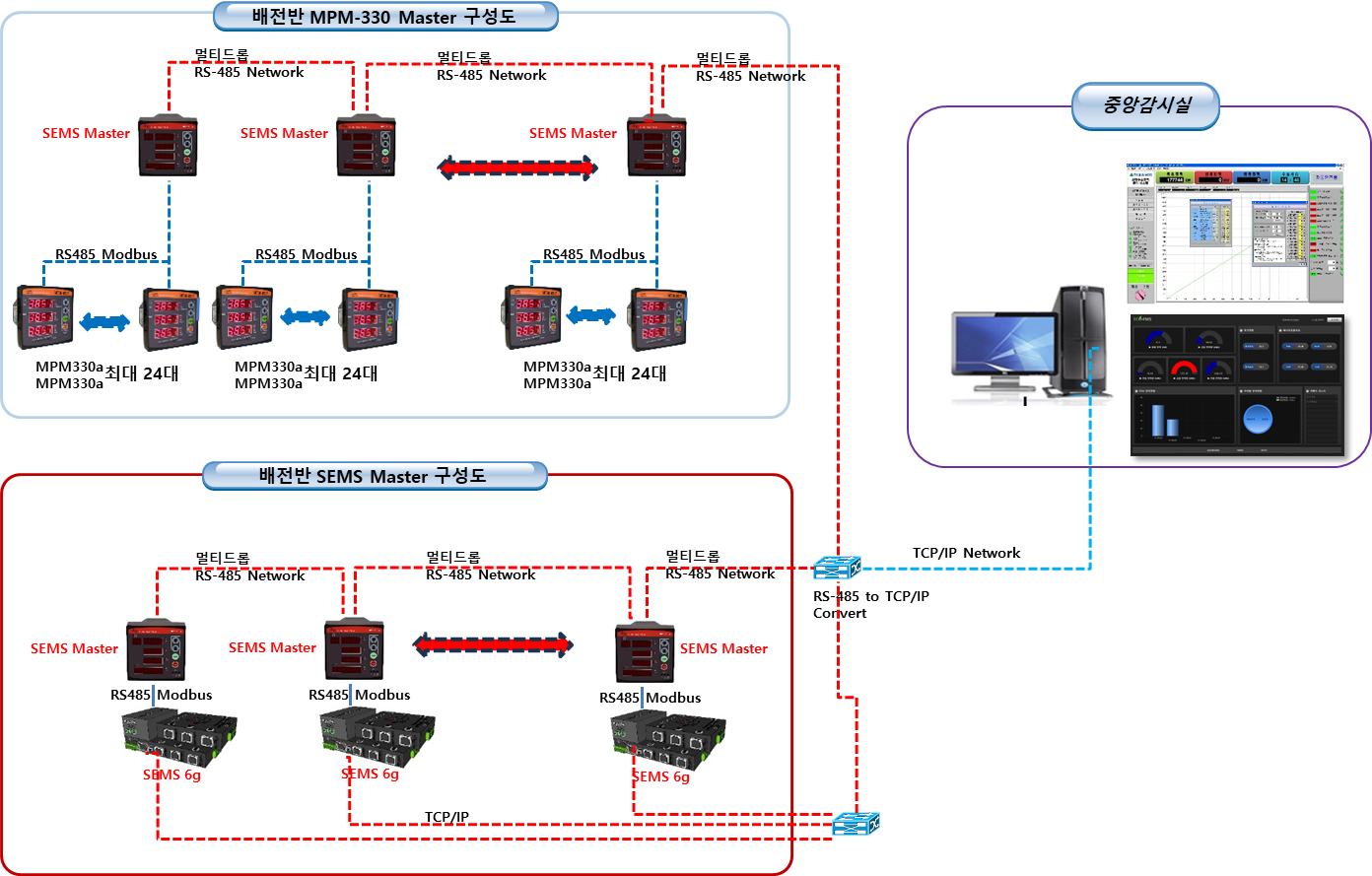

멀티채널 Master RS-485 구성안
멀티채널 Master TCP/IP 구성안
SCADA 시스템
개요
SCADA
원거리 대상을 중앙에서 유무선 통신에 의해 감시 및 제어하는 설비를 통칭

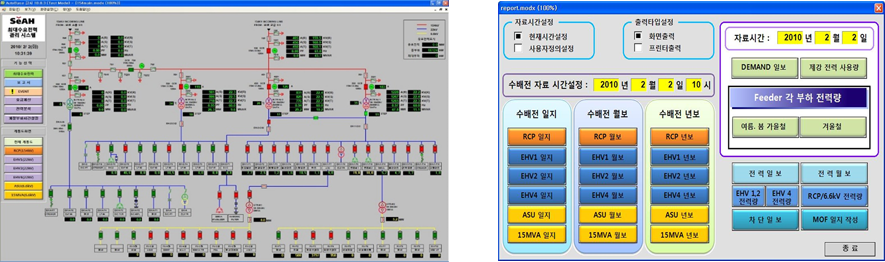

전력 SCADA
전력계통 DATA를 계통도와 함께 HMI에 표시하고, 감시점의 변화 제어 및 경보 등을 로깅·저장하여 전력 계통 설비의 원활한 관리를 위한 시스템
POWER BASE
전력 감시 제어 및 DEMAND를 목적으로 개발된 전력 SCADA 전용 모델
설치효과
- 에너지 절약과 에너지원의 효율적 이용 및 관리
- 운전 관리 인원 최소화
- 안정성과 신속성의 향상
- 다량 데이터의 요약, 정리 및 통계 처리, REPORT 관리
- 예방 보전적 데이터의 작성 및 관리에 의한 관리력의 향상
- 열악한 상태에 설치되어 있는 설비의 상태 관리
- 작업 환경의 향상
- 상시 감시를 필요로 하는 대상 설비에 대한 대응
- 정시 기록과 같은 단순 반복 작업의 전산화
- 최대 수요 전력의 관리 및 예측 제어
- 다양한 전기 요소 감시
시스템 기능
Software 기능
전력 환경 감시 System에 적합한 윈도우 전용의 Software이며, 응용 및 사용자의 요구 조건을 지원할 수 있는 여러 기능을 기본적으로 제공합니다. 기본 기능은 아래와 같습니다.
- 화면 편집 소프트웨어
- 감시 소프트웨어
- 통신 소프트웨어
- 화면 표시 설정 및 조작 소프트웨어
- 보고서 편집 및 표시 소프트웨어
- Over View Display 기능 — 전체 화면 상태를 감시
- Demand 기능 — 부하의 사용량 및 제어를 보다 쉽게 구성
- Analog 상·하한 감시 기능 — 전체 Analog Point를 감시
- ON-OFF 상태 감시 기능 — 전체 Digital Point를 감시하거나 개별 제어를 수행
- Alarm Summary Display 기능 — 현장의 Alarm 상태를 감시하거나 과거의 Alarm 상태를 Summary하여 볼 수 있음
- Trend Display 기능 — 현재치가 지정된 시간 단위로 Trending되어 Event 확인 가능
- Reporting 기능 — 각종 자료를 출력

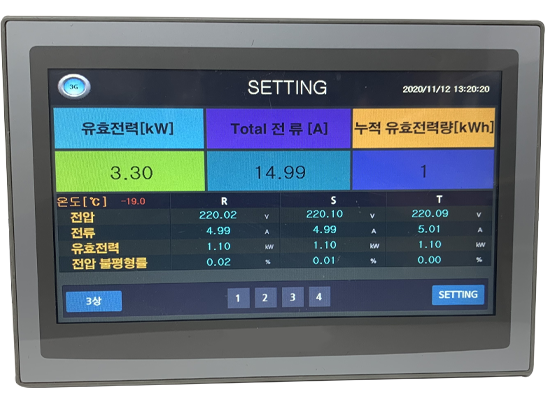

7인치 마스터
개요
7인치 Master는 에너지 모니터링 시스템으로, 개별 부하의 에너지 관리를 효율적으로 통합 관리할 수 있도록 Software를 제공합니다. 또한 각 부하의 전기적 Parameter를 수집하여 Trend를 분석하고, 분석한 Trend를 기반으로 과부하로 인한 회로 소손 방지 및 역률 보상 유무, 각 부하의 에너지 사용량 분석 등을 통하여 효과적인 에너지 관리를 할 수 있도록 설계되었습니다.
기본사양
- 메모리 : SDRAM 128MB + NAND Flash 128MB
- LCD : TFT LCD 7″(800X480), TOUCH
- 통신 : SERIAL [RS-232(COM1, COM2)] / ETHERNET : 100Base-T
- USB : Host 1Port, Device 1Port
- 동작 전원 : AC 220V
- 사용 온도 : 0 ~ 70
- 사용 습도 : 5 ~ 95% (결로 현상 없을 것)
제품크기
- 185(H) X 127(V) X 50(D)
- Panel Cut(117 X 119)
